پی سی بی کلون آپ کو گمشدہ ڈیزائن فائلوں والے بورڈ کو بچانے میں کس طرح مدد کرسکتا ہے؟

خلاصہ

جب ایک اہم الیکٹرانک پروڈکٹ ابھی بھی خدمت میں ہے لیکن اصل CAD ڈیٹا ختم ہوجاتا ہے تو ، ایک واحد ناکام بورڈ ٹائم ٹائم کے ہفتوں میں تبدیل ہوسکتا ہے ، مہنگے ڈیزائن سائیکل ، یا ناقابل اعتماد متبادل کے ل a ایک گھماؤ۔ پی سی بی کلونایک ساختہ ریورس انجینئرنگ نقطہ نظر ہے جو دوبارہ تخلیق کرتا ہے موجودہ سرکٹ بورڈ کا مینوفیکچرنگ کے لئے تیار ڈیٹا تاکہ آپ اسے دوبارہ پیش کرسکیں ، پیمانے پر اس کی مرمت کرسکیں ، یا ایک پرانی پروڈکٹ لائن کو زندہ رکھیں جب آپ منصوبہ بناتے ہو طویل مدتی اپ گریڈ۔ اس مضمون کی وضاحت کی گئی ہے جب کلوننگ سے یہ معنی ملتا ہے ، آپ کون سی معلومات حقیقت پسندانہ طور پر بازیافت کرسکتے ہیں ، خطرے کو کم سے کم کرنے کا طریقہ ، اور کیا ذمہ دار کلوننگ ورک فلو پہلے معائنہ سے لے کر حتمی توثیق تک لگتا ہے۔

مشمولات کی جدول

• ایک نظر میں خاکہ
• پی سی بی کلوننگ کے کیا درد کے نکات حل کرتے ہیں
• عملی طور پر پی سی بی کلون کا کیا مطلب ہے
• جب کلوننگ سب سے ہوشیار آپشن ہے اور جب یہ نہیں ہے
• شروع سے ختم ہونے تک ایک عملی پی سی بی کلون ورک فلو
• معیار اور وشوسنییتا کی حفاظت کیسے کریں
• لاگت اور لیڈ ٹائم کیا چلاتا ہے
• قیمت کی درخواست کرنے سے پہلے آپ کو کیا تیار کرنا چاہئے
• ایک ذمہ دار کلوننگ پارٹنر کا انتخاب کیسے کریں
• سوالات
• اگلا مرحلہ

ایک نظر میں خاکہ

1. اپنے مقصد کو واضح کریں: متبادل ، مرمت کا اسٹاک ، لائف سائیکل توسیع ، یا دوبارہ ڈیزائن برج۔
2. ملکیت اور اجازتوں کی تصدیق کریں۔
3. بورڈ کے اعداد و شمار پر قبضہ کریں: طول و عرض ، پرتیں ، اسٹیک اپ اشارے ، اور اجزاء کی نقشہ سازی۔
4. مینوفیکچرنگ فائلوں اور بجلی کے ارادے کو دوبارہ بنائیں: جربر ، ڈرل ، نیٹ لسٹ ، بم۔
5. پروٹوٹائپ ، توثیق ، ​​اور ایک کنٹرول شدہ نظرثانی کو لاک کریں۔
6. جاری کنٹرول قائم کریں: آنے والا معائنہ ، فنکشنل ٹیسٹنگ ، اور ٹریس ایبلٹی۔

پی سی بی کلوننگ کے کیا درد کے نکات حل کرتے ہیں

زیادہ تر ٹیمیں کسی بورڈ کو کلون کرنے کا فیصلہ نہیں کرتی ہیں کیونکہ یہ تفریح ​​لگتا ہے۔ وہ یہ کرتے ہیں کیونکہ متبادل بدتر ہے۔ یہاں سب سے عام حالات ہیں جہاںپی سی بی کلونحقیقی آپریشنل درد کو دور کرتا ہے:

• کوئی ماخذ فائلیں نہیں ہیںکیونکہ اصل ڈیزائنر چھوڑ گیا ، ڈیٹا ضائع ہوگیا ، یا پروڈکٹ برسوں بعد حاصل کیا گیا۔
• زندگی کے آخر میں اجزاءآپ کو فوری طور پر دوبارہ ڈیزائن کرنے پر مجبور کریں یا خطرناک گرے مارکیٹ اسٹاک کا ذریعہ بنائیں۔
• فیلڈ کی مرمتمستحکم متبادل بورڈ کی ضرورت ہے ، نامعلوم اسٹیک اپ یا تانبے کے وزن کے ساتھ بے ترتیب "مطابقت پذیر" متبادل نہیں۔
• تعمیل کا دباؤآڈٹ یا داخلی معیار کے دروازوں کو پاس کرنے کے لئے مستقل مینوفیکچرنگ اور دستاویزات کی ضرورت ہوتی ہے۔
• وقت سے بازیافتخاص طور پر صنعتی کنٹرول اور میراثی آلہ سازی کے لئے "کامل جدید ڈیزائن" سے زیادہ معاملات ہیں۔

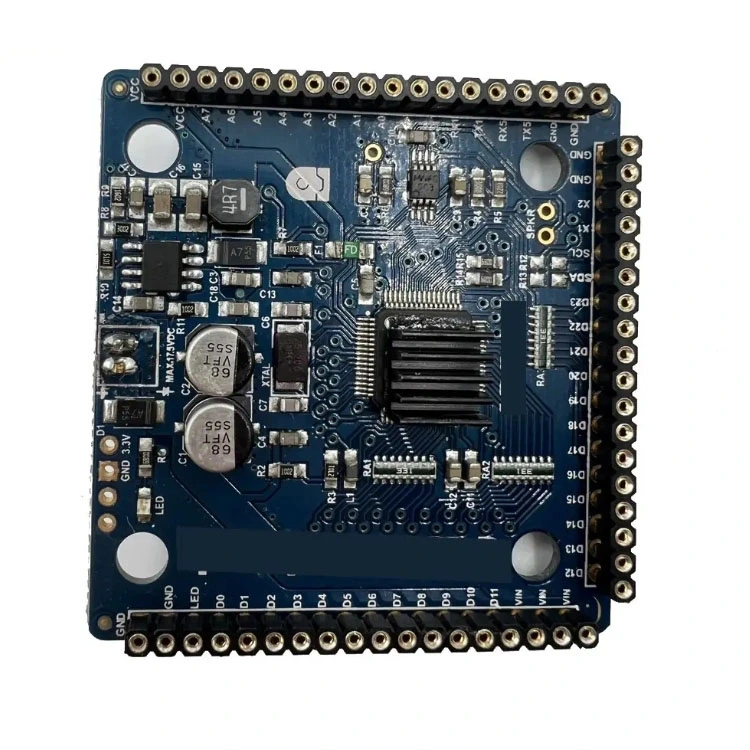

عملی طور پر پی سی بی کلون کا کیا مطلب ہے

لوگ اتفاق سے "کلوننگ" استعمال کرتے ہیں ، لیکن انجینئرنگ کی شرائط میں اس میں عام طور پر کام کی تین پرتیں شامل ہوتی ہیں۔

• جسمانی نقلبورڈ کی خاکہ کو دوبارہ بنانا ، بڑھتے ہوئے سوراخ ، کنیکٹر ، پرت کی گنتی ، اور اسٹیک اپ طرز عمل کو جتنا ممکن ہو سکے۔
• بجلی کی تعمیر نوتانبے کے رابطے پر قبضہ کرنا تاکہ دوبارہ تیار کردہ بورڈ اصل نیٹ لسٹ کے ارادے سے مماثل ہو۔
• اجزاء کی بازیابیحصوں ، پیروں کے نشانات ، اقدار ، متبادل اور اسمبلی نوٹ کی نشاندہی کرنا تاکہ بورڈ کو مستقل طور پر بنایا جاسکے۔

فراہمی میں اکثر مینوفیکچرنگ کے لئے تیار آؤٹ پٹ شامل ہوتے ہیں جیسے جربر یا او ڈی بی ++ ڈیٹا ، ڈرل فائلیں ، جب ممکن ہو تو ، اور جگہ کا ڈیٹا ، سامان کا ایک بل ، اور ایک تصدیق شدہ نیٹ لسٹ۔ اگر آپ کا مقصد طویل مدتی برقرار ہے تو ، بہت ساری ٹیمیں ایک تعمیر نو اسکیمیٹک کے لئے بھی پوچھتی ہیں لہذا مستقبل میں دشواریوں کا سراغ لگانا اندازہ لگانے پر انحصار نہیں کرتا ہے۔

جب کلوننگ سب سے ہوشیار آپشن ہے اور جب یہ نہیں ہے

کلوننگ ایک ٹول ہے ، پہلے سے طے شدہ نہیں۔ جب یہ آپ کے رسک پروفائل اور ٹائم لائن سے میل کھاتا ہے تو اس کا استعمال کریں۔

شروع سے ختم ہونے تک ایک عملی پی سی بی کلون ورک فلو

ایک قابل اعتماد کلون نظم و ضبط کے اقدامات کا نتیجہ ہے ، ایک بھی اسکین نہیں۔ ذیل میں ایک ورک فلو ہے جسے انجینئرنگ ٹیمیں عام طور پر حیرت کو کم کرنے کے لئے استعمال کرتی ہیں۔

• مرحلہ 1: انٹیک اور مقصد کی تعریف
  • اس بات کی تصدیق کریں کہ "کامیابی" کا کیا مطلب ہے: عین مطابق متبادل ، فارم فٹ فنکشن ، یا متبادلات کے ساتھ عملی طور پر۔
  • سیاق و سباق جمع کریں: آپریٹنگ ماحول ، ناکامی کا موڈ ، متوقع حجم ، اور ٹائم لائن۔
• مرحلہ 2: غیر تباہ کن معائنہ
  • آؤٹ لائن ، سوراخ کے مقامات ، کنیکٹر کینگ ، اور مکینیکل رکاوٹوں کی پیمائش کریں۔
  • پرت کے اشارے اور مینوفیکچرنگ کی خصوصیات کی نشاندہی کریں جیسے مائبادا کے نشانات ، اقسام کے ذریعے ، اور تانبے کے ڈور۔
• مرحلہ 3: تانبے اور پرتوں کے لئے ڈیٹا کیپچر
  • اعلی اور نیچے کی تہوں کے لئے اعلی ریزولوشن امیجنگ کے نقشوں اور حوالہ ڈیزائنرز کے نقشے کے لئے۔
  • کنٹرول شدہ پرت جب ملٹی لیئر بورڈز کے لئے ضروری ہو تو ، وفاداری کو برقرار رکھنے کے لئے احتیاط سے پرفارم کیا۔
• مرحلہ 4: جزو کی شناخت اور BOM تعمیر نو
  • کراس چیک کے نشانات ، پیکیجز اور اقدار۔ قطعات اور پن -1 واقفیت کی تصدیق کریں۔
  • مستقبل کی قلت کو روکنے کے لئے منظور شدہ متبادلات کی وضاحت کریں۔
• مرحلہ 5: مینوفیکچرنگ آؤٹ پٹ کو دوبارہ بنائیں
  • لے آؤٹ فائلوں اور مینوفیکچرنگ ڈیٹا کو تیار کریں ، بشمول ڈرل اور سولڈر ماسک تعریفیں۔
  • رابطے کو نکالیں اور برآمد شدہ تانبے کے خلاف نیٹ لسٹ مستقل مزاجی کی جانچ پڑتال کریں۔
• مرحلہ 6: پروٹو ٹائپ بلڈ اور توثیق
  • کنٹرول پروسیس پیرامیٹرز کے تحت پروٹو ٹائپ بنائیں۔
  • بجلی کے ٹیسٹ جیسے تسلسل ، متعلقہ جب متعلقہ ہونے پر رکاوٹ چیک ، اور حقیقی نظام میں عملی توثیق کریں۔
• مرحلہ 7: نظرثانی لاک اور دستاویزات
  • تبدیلی کے نوشتہ جات اور ٹیسٹ کے ریکارڈوں کے ساتھ ایک آڈٹیبل پر نظر ثانی کو منجمد کریں۔
  • اگر آپ برسوں تک مصنوعات کو برقرار رکھنے کا ارادہ رکھتے ہیں تو خدمت دوستانہ نتائج بنائیں۔

معیار اور وشوسنییتا کی حفاظت کیسے کریں

سب سے بڑا خوف صارفین کے پاس بہت آسان ہے: "کیا کلونڈ بورڈ بالکل اصل کی طرح برتاؤ کرے گا ، اور کیا یہ تعیناتی کے بعد اسی طرح برتاؤ کرتا رہے گا؟" آپ کنٹرول شدہ انجینئرنگ پروجیکٹ کی طرح کلوننگ کا علاج کرکے اس خطرے کو کم کرسکتے ہیں۔

• اسٹیک اپ ڈسپلنجب موجود ہو تو پرت کی گنتی ، تانبے کی موٹائی ، ڈائی الیکٹرک سلوک ، اور کنٹرولڈ امپیڈینس ڈھانچے کی نقل تیار کریں۔
• کنیکٹر کی درستگیمکینیکل مماثلت ناکام ہونے کا ایک تیز رفتار طریقہ ہے ، چاہے سرکٹ درست ہو۔
• جزو کی صداقتٹریس ایبل سورسنگ قائم کریں اور تنقیدی آئی سی کے لئے نامعلوم سپلائی چینلز سے پرہیز کریں۔
• ٹیسٹ کی حکمت عملیبوجھ کے حالات ، تھرمل سلوک ، اور کنارے کے معاملات سمیت "آئی ٹی پاورز پر" سے آگے ٹیسٹ کے منصوبے کی وضاحت کریں۔
• عمل کنٹرولشروع سے ہی سولڈرنگ پروفائلز ، معائنہ کے معیارات ، اور قبولیت کے معیار کی وضاحت کریں۔

لاگت اور لیڈ ٹائم کیا چلاتا ہے

قیمتوں کا تعین مختلف ہوتا ہے کیونکہ پیچیدگی مختلف ہوتی ہے۔ اندازہ لگانے کے بجائے ، لیورز پر توجہ دیں جو اہمیت رکھتے ہیں:

• پرت کی گنتی اور کثافتمزید پرتیں اور عمدہ پچ اجزاء تعمیر نو کی کوشش میں اضافہ کرتے ہیں۔
• بورڈ کی حالتجلایا ، خراب ، یا جسمانی طور پر ترمیم شدہ بورڈ بازیافت کے قابل تفصیل کو کم کرتے ہیں۔
• حصوں کی دستیابیبند یا سخت شناخت کرنے والے اجزاء سورسنگ اور توثیق کا وقت شامل کرتے ہیں۔
• دستاویزات کی سطح کی درخواست کی گئیایک مکمل اسکیمیٹک تعمیر نو میں فارم فٹ-فنکشن کلون سے زیادہ وقت لگتا ہے۔
• توثیق کی توقعاتآپ کے اصل نظام میں فنکشنل ٹیسٹنگ "ایک جیسی نظر آتی ہے" اور "قابل اعتماد طریقے سے کام کرتی ہے" کے درمیان فرق ہے۔

قیمت کی درخواست کرنے سے پہلے آپ کو کیا تیار کرنا چاہئے

اگر آپ معلومات کا ایک چھوٹا پیکیج تیار کرتے ہیں تو آپ کو تیز ، زیادہ درست منصوبہ ملے گا۔ اس چیک لسٹ کا استعمال کریں۔

• کم از کم2 کام کرنے والے نمونےجب ممکن ہو تو ، اگر آپ ناکامی کا تجزیہ چاہتے ہیں تو اس کے علاوہ 1 ناکام نمونہ ہے۔
• مکینیکل رکاوٹوں اور کنیکٹر واقفیت کی تصدیق کے ل the بورڈ کی تصاویر مصنوع میں نصب ہیں۔
• آپ کی ہدف کی مقدار اور چاہے آپ کو جاری فراہمی کی ضرورت ہو یا ایک وقتی بیچ۔
• کوئی بھی معلوم آپریٹنگ شرائط: درجہ حرارت کی حد ، کمپن ، نمی ، ڈیوٹی سائیکل ، بوجھ پروفائلز۔
• آپ کے پاس ابھی بھی کوئی سراگ ہے: جزوی جراب ، پی ڈی ایف ، پرانے بم کی برآمدات ، سلکس اسکرین نوٹ ، یا ٹیسٹ کے طریقہ کار۔
• فرم ویئر اور پروگرامڈ حصوں پر وضاحت: کیا آپ کے پاس بائنریز ، چابیاں ، یا پروگرامنگ کا طریقہ ہے؟

ایک ذمہ دار کلوننگ پارٹنر کا انتخاب کیسے کریں

آپ نہ صرف بورڈ خرید رہے ہیں۔ آپ اعتماد خرید رہے ہیں کہ پنروتپادن کنٹرول ، دستاویزی اور قابل تکرار ہے۔ یہ ہے کہ سپلائر تعلقات میں کیا تلاش کریں:

• قانونی حیثیت اور اجازتوں پر واضح حدودایک سنجیدہ فراہم کنندہ ملکیت اور مجاز استعمال کے بارے میں پوچھے گا۔
• انجینئرنگ مواصلاتآپ کو سادہ زبان میں اسٹیک اپ ، متبادل اور ٹیسٹ کے طریقوں پر تبادلہ خیال کرنے کے قابل ہونا چاہئے۔
• توثیق کی ذہنیتنیٹ لسٹ چیک ، پروٹوٹائپ کی توثیق ، ​​اور سراغ لگانے کے قابل حصول تلاش کریں۔
• نظر ثانی کا کنٹرولکلون ڈیزائن میں ایک متعین ورژن ہونا چاہئے تاکہ مستقبل کے بیچ مستقل رہیں۔

atشینزین گریٹنگ الیکٹرانکس کمپنی ، لمیٹڈ، ٹیمیں عام طور پر انجینئرنگ تسلسل پروجیکٹ کے طور پر کلوننگ سے رجوع کرتی ہیں۔ اہداف کی وضاحت کریں ، مینوفیکچرنگ کے اہم اعداد و شمار کی بازیافت کریں ، حقیقی حالات میں پروٹو ٹائپ کی توثیق کریں ، پھر دوبارہ پیداوار کے لئے مستحکم نظر ثانی کو لاک کریں۔ اگر آپ کو دوبارہ ڈیزائن کی منصوبہ بندی کرتے وقت پل حل کی ضرورت ہو تو ، ایک کنٹرول شدہ کلون آپ کو قابل اعتماد قربانی کے بغیر وقت خرید سکتا ہے۔

سوالات

کیا ایک پی سی بی کلون اصل بورڈ سے مماثل ہوسکتا ہے؟

یہ فارم فٹ-فنکشن کے برابر اور اکثر انتہائی قریب ہوسکتا ہے ، لیکن "ایک جیسے" آپ کے معنی پر منحصر ہوتا ہے۔ مکینیکل طول و عرض اور رابطے کر سکتے ہیں عام طور پر بہت اچھی طرح سے مماثل ہوں۔ عین مطابق مادی سلوک ، ملکیتی اجزاء ، اور فرم ویئر کی تفصیلات میں اضافی کام کی ضرورت پڑسکتی ہے یا ناممکن ہوسکتا ہے اصل ڈیٹا کے بغیر دوبارہ بنائیں۔

کیا مجھے متعدد نمونے کی ضرورت ہے؟

متعدد نمونے خطرے کو کم کرتے ہیں کیونکہ انجینئر نشانات کا موازنہ کرسکتے ہیں ، مبہم نشانات کی تصدیق کرسکتے ہیں ، اور ایسے بورڈ کی کاپی کرنے سے بچ سکتے ہیں جس میں پہلے ہی ترمیم یا مرمت کی گئی تھی۔ اگر آپ کے پاس صرف ایک نمونہ ہے تو ، مزید توثیق کے اقدامات اور زیادہ قدامت پسند ٹائم لائن کی توقع کریں۔

کیا ہوگا اگر کچھ اجزاء اب دستیاب نہ ہوں

ایک عملی کلون پلان میں اکثر جزو کے متبادل شامل ہوتے ہیں۔ کلیدی طور پر توثیق کرنا ہے کہ الیکٹریکل تقاضوں سے مماثل ہے اور پیروں کے نشان کو فٹ کریں ، پھر اپنے حقیقی بوجھ اور ماحول کے تحت جانچ کے ذریعے سلوک کی تصدیق کریں۔

کلوننگ فرم ویئر اور پروگرامنگ کو حل کرے گی

پی سی بی کو کلون کرنا خود بخود لاک فرم ویئر کو دوبارہ نہیں بناتا ہے۔ اگر بورڈ میں پروگرامڈ مائکروکنٹرولرز ، محفوظ عناصر ، یا خفیہ کردہ میموری شامل ہیں ، آپ کو اصل بائنریز ، ایک قانونی پروگرامنگ کا طریقہ ، یا متبادل متبادل حصے کی حکمت عملی کی ضرورت ہوسکتی ہے۔

میں فیلڈ کی ناکامیوں کا امکان کیسے کم کروں؟

توثیق کے منصوبے کے لئے پوچھیں اور پروٹو ٹائپس کو مشن کے اہم نظاموں کے لئے لازمی قرار دیں۔ قبولیت کے معیار کی وضاحت کریں ، اس میں عملی ٹیسٹ شامل ہیں جو حقیقی نقالی کرتے ہیں آپریٹنگ شرائط ، اور ٹریس ایبل خریداری اور معائنہ کے معیار کے ساتھ نظر ثانی کو لاک کریں۔

اگلا مرحلہ

اگر آپ گمشدہ فائلوں ، زندگی کے آخر میں سورسنگ ، یا فوری طور پر ڈاؤن ٹائم کے ساتھ معاملہ کر رہے ہیں ، ایک اچھی طرح سے منظمپی سی بی کلونپروجیکٹ آپ کو مستحکم دے سکتا ہے ، ٹیسٹ سے تصدیق شدہ راستہ پیداوار میں واپس۔ اپنے بورڈ کی تصاویر ، ہدف کی مقدار ، اور نظام کے سیاق و سباق کا اشتراک کریں ، اور عملی بحالی کے منصوبے کی درخواست کریں جس میں شامل ہے توثیق اور نظر ثانی کا کنٹرول۔
