آپ کلونڈ پی سی بی سے اسکیمیٹک کیسے نکالتے ہیں؟

a سے اسکیمیٹک نکالناکلونڈ پی سی بیریورس انجینئرنگ شامل ہے ، جہاں آپ اس کے سرکٹ ڈایاگرام کو دوبارہ بنانے کے لئے فزیکل بورڈ کا تجزیہ کرتے ہیں۔ اس عمل کے لئے محتاط مشاہدہ ، جزو کی شناخت ، اور ٹریسنگ رابطوں کی ضرورت ہے۔ یہاں ایک مرحلہ وار گائیڈ ہے:

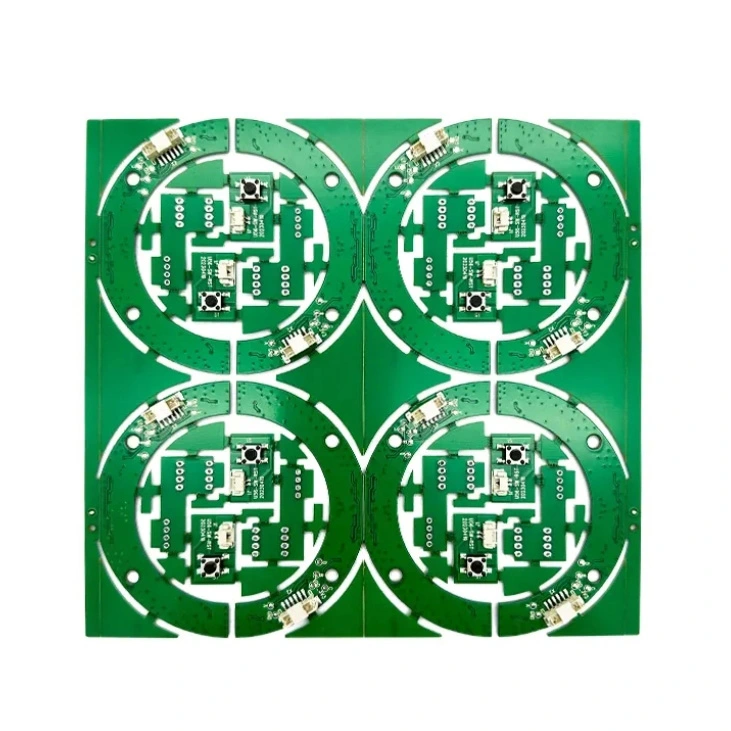

1. معائنہ اور دستاویز کریںپی سی بی

- اعلی ریزولوشن فوٹو لیں: حوالہ کے لئے پی سی بی کے دونوں اطراف پر قبضہ کریں۔

-نوٹ پی سی بی پرتیں: چیک کریں کہ آیا یہ ایک ہی پرت ، ڈبل پرت ، یا ملٹی لیئر بورڈ ہے۔

- کلیدی اجزاء کی نشاندہی کریں: آئی سی ایس ، ریزسٹرس ، کیپسیٹرز ، ڈایڈس ، کنیکٹر ، وغیرہ تلاش کریں۔

- لیبلز اور نشانات چیک کریں: کچھ اجزاء میں پی سی بی پر ریفرنس ڈیزائنرز پرنٹ ہوتے ہیں۔

2. ویران اور اجزاء کی شناخت کریں

- ویران اجزاء (اگر ضروری ہو تو): محفوظ ہٹانے کے لئے گرم ہوا کا کام اسٹیشن استعمال کریں۔

- آئی سی پارٹ نمبر پڑھیں: پن کی تشکیل کو سمجھنے کے لئے ڈیٹا شیٹ تلاش کریں۔

- ریزسٹرس اور کیپسیٹرز کی پیمائش کریں: اقدار کا تعین کرنے کے لئے ملٹی میٹر یا ایل سی آر میٹر کا استعمال کریں۔

- ہر جزو کا لیبل لگائیں: آسان ٹریکنگ کے لئے R1 ، C1 ، U1 جیسے ڈیزائنرز تفویض کریں۔

3. سرکٹ رابطوں کا سراغ لگائیں

- تسلسل کے موڈ میں ملٹی میٹر کا استعمال کریں: اجزاء کے مابین بجلی کے راستے چیک کریں۔

- پی سی بی کے نشانات پر عمل کریں: تفصیلی ٹریسنگ کے لئے میگنیفائر یا مائکروسکوپ کا استعمال کریں۔

- پی سی بی ڈیزائن سافٹ ویئر کا استعمال کریں: آسان ٹریسنگ کے لئے اعلی ریزک پی سی بی امیجز کو کِکاڈ ، الٹیم ، یا ایزیڈا جیسے ٹولز میں درآمد کریں۔

- پوشیدہ رابطوں کو چیک کریں: اگر ملٹی لیئر ، اندرونی تہوں کا سراغ لگانے کے لئے ایکس رے معائنہ کی ضرورت پڑسکتی ہے۔

4. اسکیمیٹک کی تشکیل نو

- پی سی بی ڈیزائن سافٹ ویئر کا استعمال کریں: کِکاڈ ، ایگل ، الٹیم ، یا آرکیڈ میں اسکیمیٹک کھینچیں۔

- اجزاء کو منطقی طور پر ترتیب دیں: گروپ پاور ، سگنل ، اور زمینی حصے مناسب طریقے سے۔

- رابطوں کی تصدیق کریں: ڈیٹا شیٹ اور فعال توقعات کے ساتھ موازنہ کریں۔

5. سرکٹ کی نقالی اور تصدیق کریں

- نقلی سافٹ ویئر کا استعمال کریں: ایل ٹی ایس پیئس ، پروٹیوس ، یا ملٹیسم جیسے ٹولز سرکٹ کے رویے کی تصدیق میں مدد کرسکتے ہیں۔

- اصل پی سی بی کے ساتھ موازنہ کریں: اگر ممکن ہو تو پاور آن ڈیبگنگ کے ساتھ ٹیسٹ کی فعالیت۔

ٹولز کی ضرورت ہے:

✔ ملٹی میٹر / ایل سی آر میٹر

✔ آسکیلوسکوپ (سگنل ٹیسٹنگ کے لئے)

Hot گرم ہوا کا کام اسٹیشن (ویران کرنے کے لئے)

✔ مائکروسکوپ / میگنیفائر

✔ پی سی بی ڈیزائن سافٹ ویئر (کِکاڈ ، ایگل ، الٹیم)

✔ ایکس رے اسکینر (ملٹی لیئر بورڈ کے لئے)

حتمی خیالات

کلونڈ پی سی بی سے اسکیمیٹک نکالنا ایک وقت طلب ہے لیکن اگر احتیاط سے کیا جائے تو قابل حصول عمل ہے۔ اگر پی سی بی کا تعلق ملکیتی ڈیزائن سے ہے تو دانشورانہ املاک کے قوانین کا احترام کرنا بہت ضروری ہے۔ کیا آپ کسی خاص قسم کے پی سی بی یا ٹول کی سفارشات پر رہنمائی چاہتے ہیں؟
